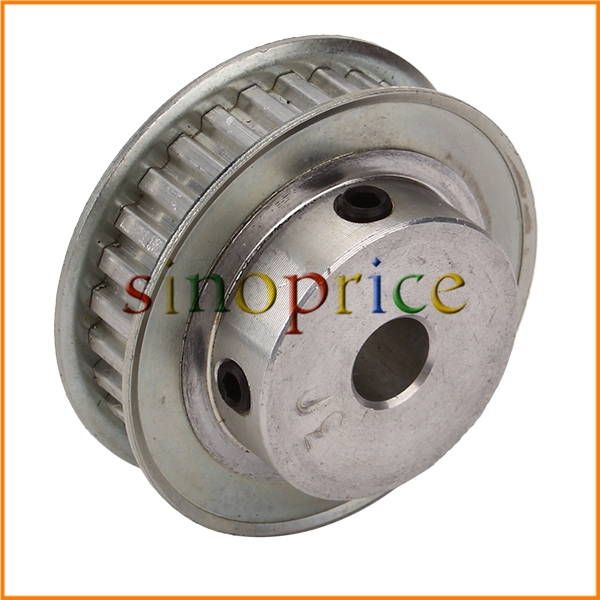

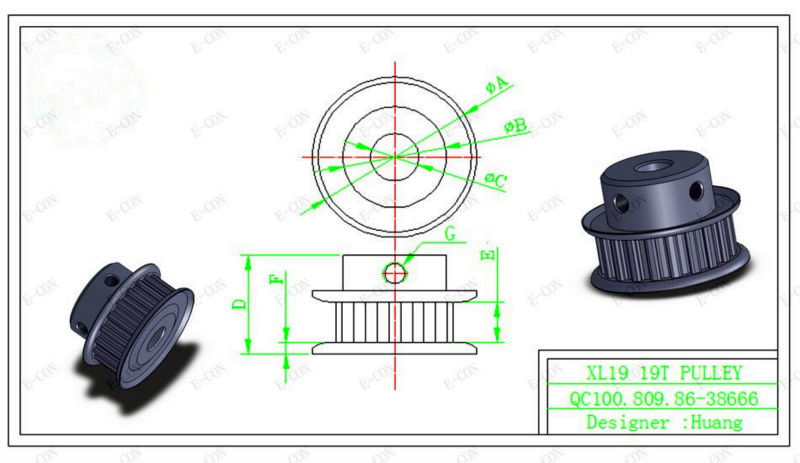

шкив зубчатый для ремней профиля HTD5M на 60 зубьев, в наличии 3 шт - 600р/шт

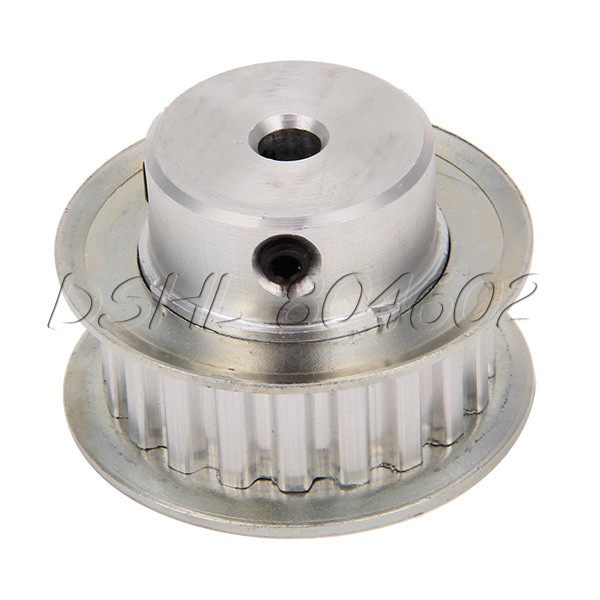

шкив зубчатый для ремней профиля HTD5M на 15 зубьев, в наличии 6 шт - 200р/шт
ремень профиля HTD5M незамкнутый, армированный стальной проволкой, в наличии 6 метров - 350р/м
ремень профиля HTD5M замкнутый 390мм, в наличии 3 шт - 300р/шт
Ширина ремней 20мм

Всё это планировалось для фрезерного чпу станка на ось Х, У через понижающую редукцию 1:4,15. Почему ременная передача? Делаем расчеты.
Шкив 15 зубьев имеет диаметр 22,73 мм,
Шкив 60 зубьев имеет диаметр 94,35 мм,
пусть шаговый двигатель
делает 500 об/мин,
имеет момент 1,8 Нм,
ток 3А,
Угол шага 1,8.
расчитаем редукцию через шкивы 94,35/22,73=4,15 т.е 1/4,15
длинна окружности шкива 15 зубьев - 22,73мм3,14= 71,37мм т.е. при одном обороте шагового двигателя движение по оси будет 71,37мм
введем редукцию 1/4,15 - 71,37мм/4,15= 17,19 мм т.е. при одном обороте шагового двигателя движение по оси будет 17,19мм
шаговый двигатель с углом шага имеет 200 шагов т.е. движение по оси на 1 полный шаг будет 17,19/200=0,085мм, при делении шага 1/16 движение по оси будет 0,085/16=0,0053мм
Скорость перемещения одной оси будет 500об/мин17.19=8595мм/мин
Редуктор понижающий, значить момент через редуктор 1/4,15 будет 1,8Нм4,15=7,47Нм, а это значит, что шд, драйвера, блок питания могут стоить намного шкив дешевле чем если бы передача была через швп, винт при такой же скорости и моменте.
Почему не ШД через червячный редуктор - т.к. имеет люфт до 1 градуса
Почему продаю? - мой станок будет собирать только осенью к этому времени я себе ещё достану.

Расчёты теоретические, если ошибся то пинайте и критикуйте, здесь же.

Территориально Красноярск. Вышлю Транспортной компанией или почтой по РФ. почта
